電纜故障測試儀有哪些類型

發布時間:2024-10-11 11:46:46瀏覽次數:42

龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關(斷路器)機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

以下是常見的電纜故障測試儀類型:

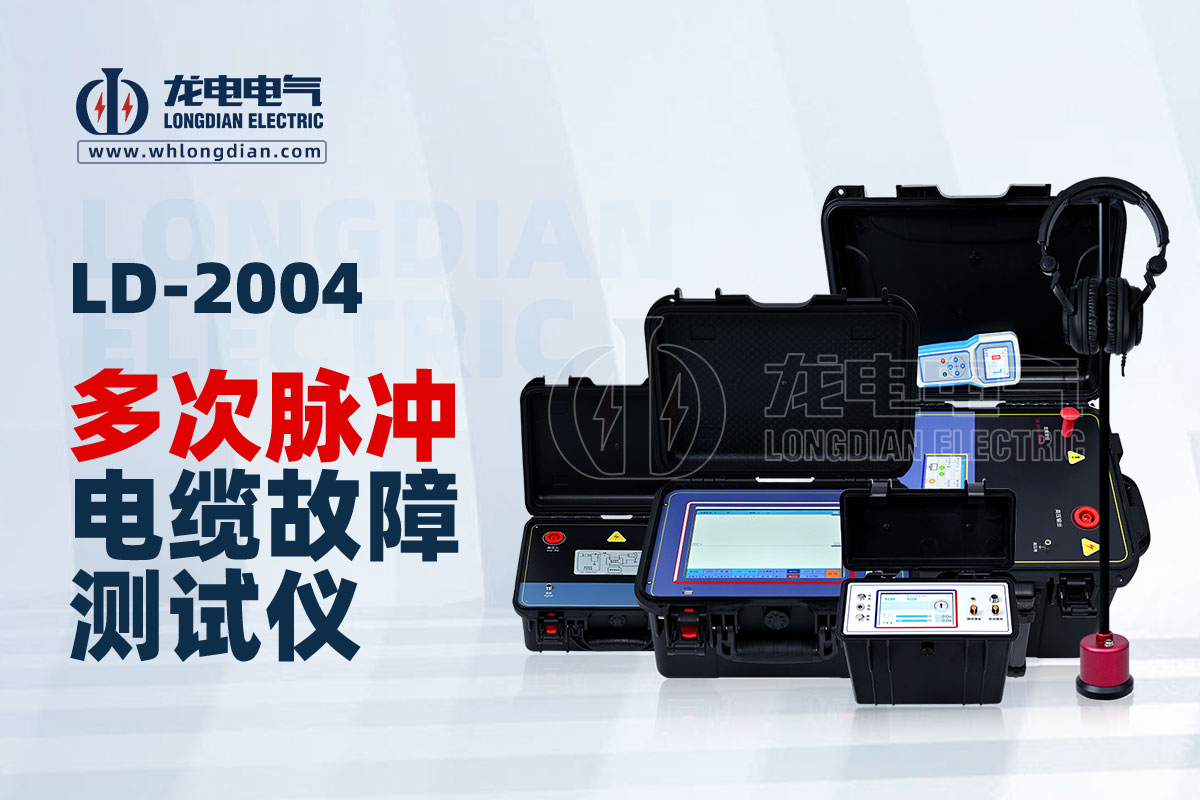

多次脈沖電纜故障測試儀

一、基于脈沖反射原理的測試儀

1. 低壓脈沖測試儀

原理:向電纜中注入低壓脈沖信號(通常為納秒級的脈沖),該信號沿電纜傳播,遇到故障點(如短路、斷路等)時會發生反射。通過測量脈沖發射到反射回來的時間間隔,再根據電纜中的波速,就可以計算出故障點到測試端的距離。

特點:操作相對簡單,對低阻故障(如電纜芯線直接短路、斷路等)定位較為準確。適用于初步檢測電纜的開路、短路故障,并且可以測量電纜的全長等基本參數。

2. 沖擊脈沖測試儀

原理:針對高阻故障和閃絡性故障,先向電纜施加高壓沖擊脈沖,使故障點被擊穿產生反射脈沖信號。通過分析這個反射脈沖的時間、波形等特征來定位故障點。

特點:能夠將高阻故障或閃絡性故障轉化為可檢測的低阻故障情況,擴大了故障檢測的范圍。但設備相對復雜,操作時需要注意安全,因為涉及到高壓脈沖的施加。

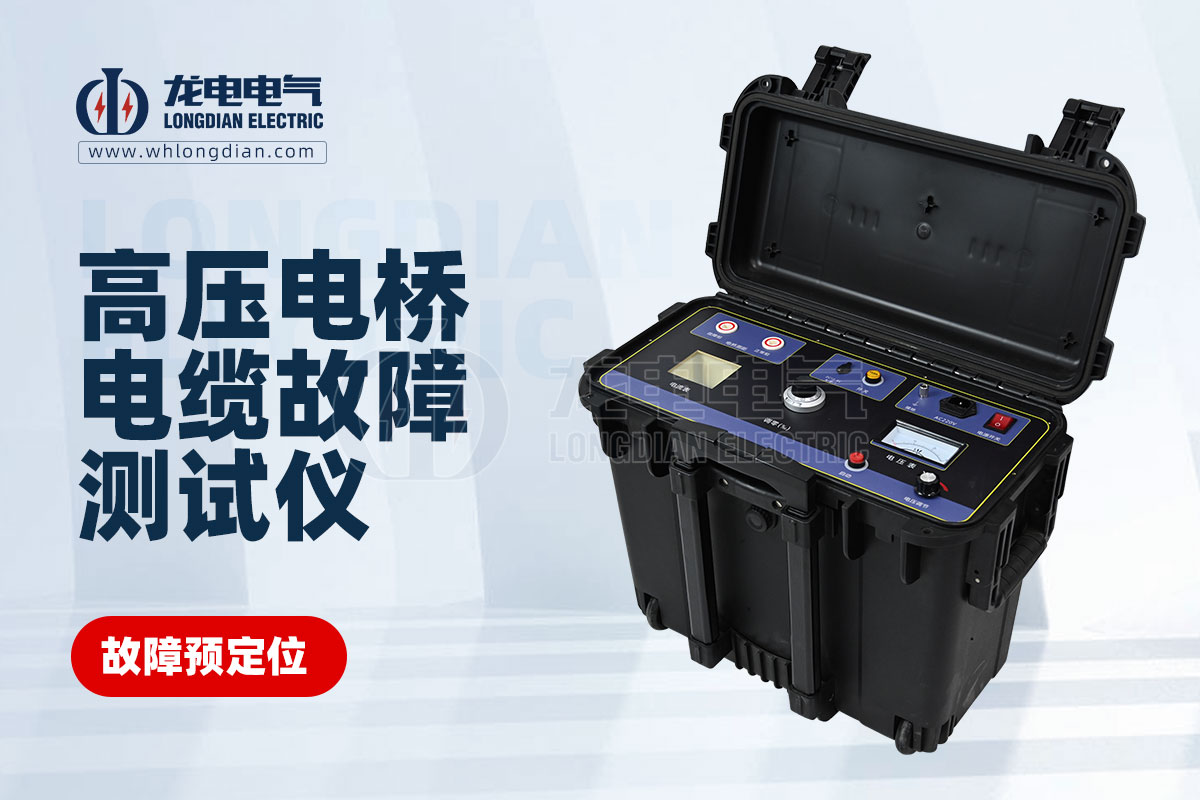

高壓電橋電纜故障測試儀

二、基于電橋原理的測試儀

1. 雙臂電橋測試儀

原理:利用電橋平衡原理,通過調節電橋的橋臂電阻,使得電橋達到平衡狀態。在已知電纜的一些電阻參數(如單位長度電阻)的情況下,根據電橋平衡時的電阻比值關系,計算出故障點到測試端的距離。

特點:對低阻故障測量精度較高,適用于電纜故障電阻較低且相對穩定的情況。但是,對于高阻故障,由于電橋的平衡條件難以滿足,測量效果不佳。

三、基于音頻感應原理的測試儀

1. 音頻感應測試儀

原理:對于低阻短路故障,向故障電纜中通入音頻電流(一般為1kHz左右)。然后利用接收線圈在地面上沿電纜路徑移動,當接收到的音頻信號最強時,下方即為故障點位置。

特點:適合于在電纜路徑已知的情況下,對低阻短路故障進行精確定位。它可以在地面上直接探測故障點,不需要挖掘電纜,操作較為靈活。

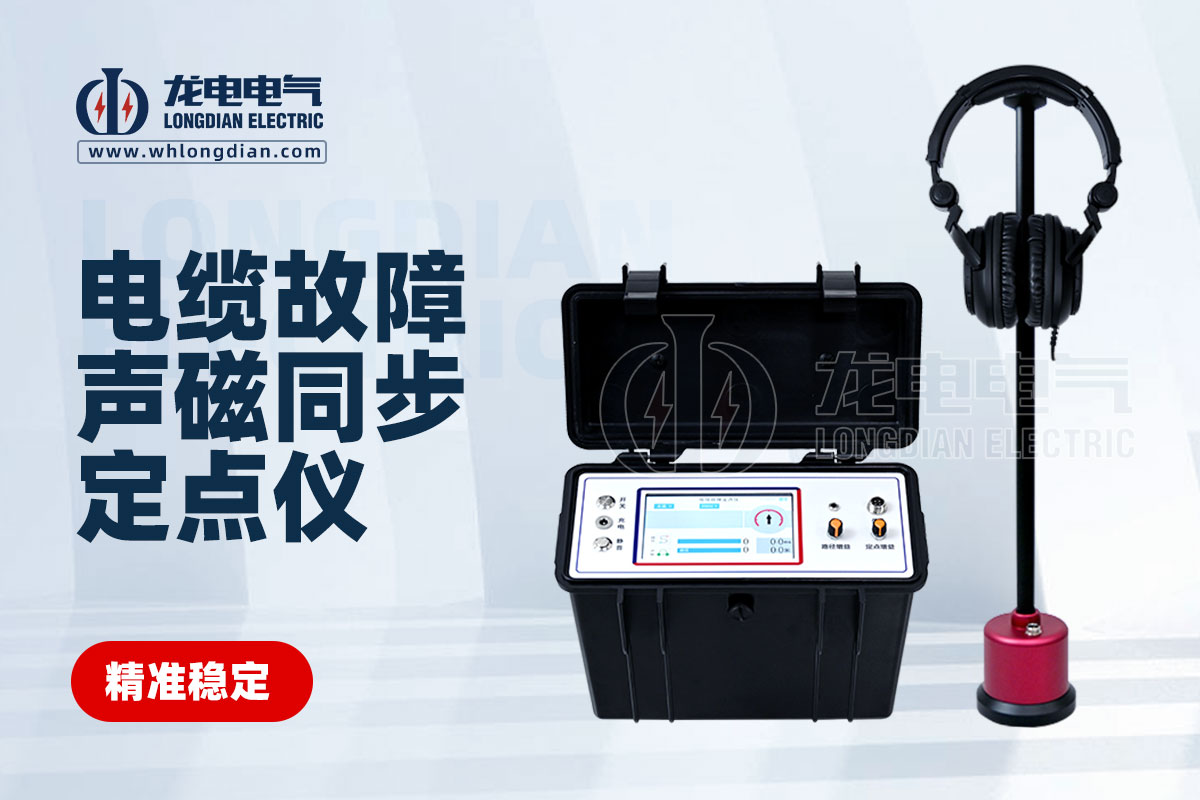

電纜故障聲磁同步測試儀

四、聲磁同步測試儀

原理:先向故障電纜施加高壓脈沖使故障點放電產生聲音信號和磁場信號。在地面上使用探頭同時接收聲音信號和磁場信號,由于磁場信號傳播速度快,聲音信號傳播速度慢(約為340m/s),通過調整探頭位置,使聲、磁信號同時被接收到的點就是故障點的垂直上方位置。

特點: 能夠在不破壞電纜外皮的情況下對故障點進行定位,既可以用于預定位確定故障點的大致區域,也可以通過更精確的操作進行精確定位。尤其適用于直埋電纜故障的定位。
