龍電電氣

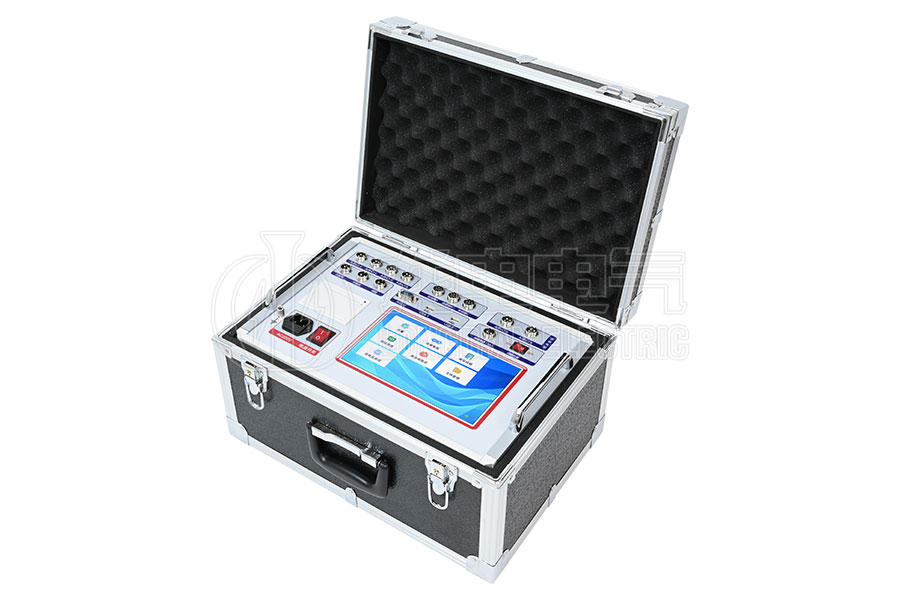

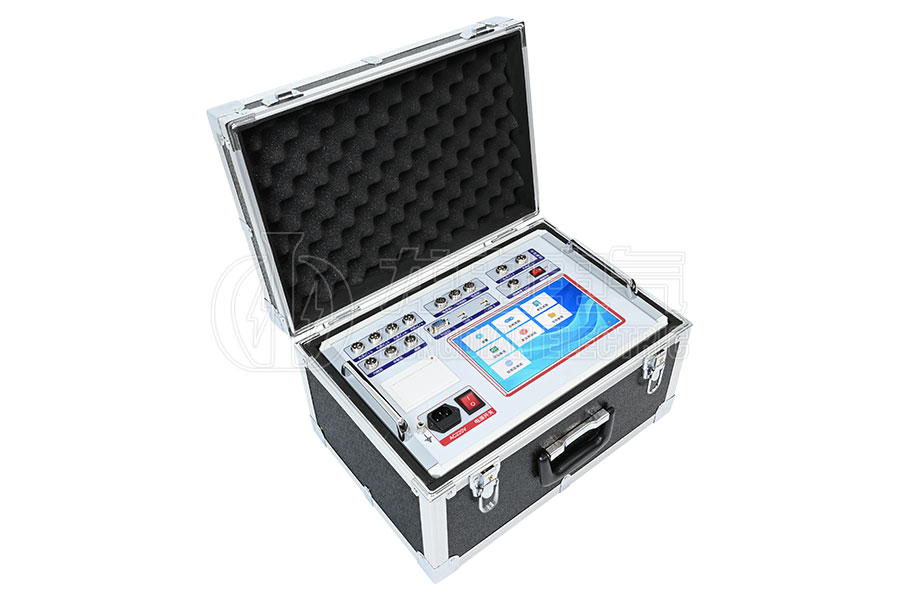

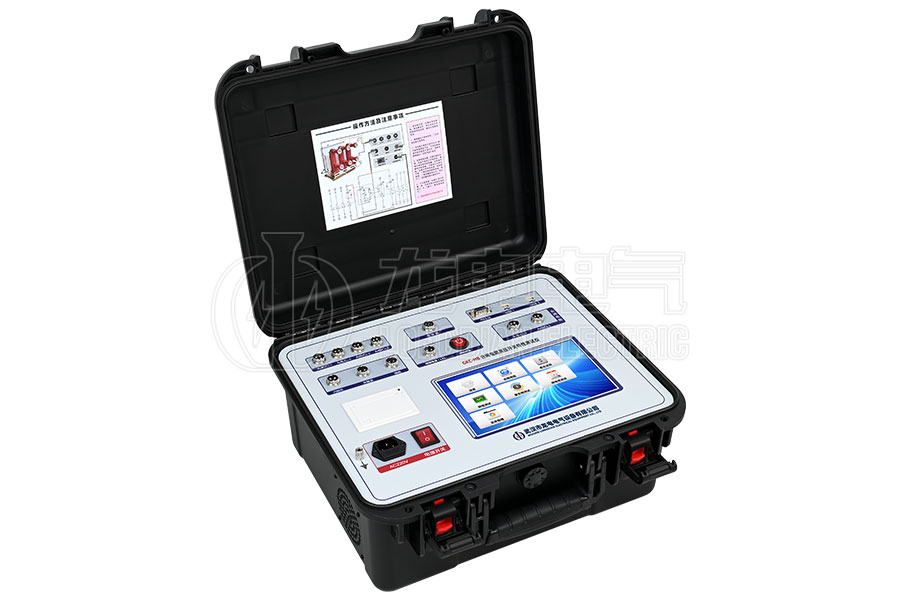

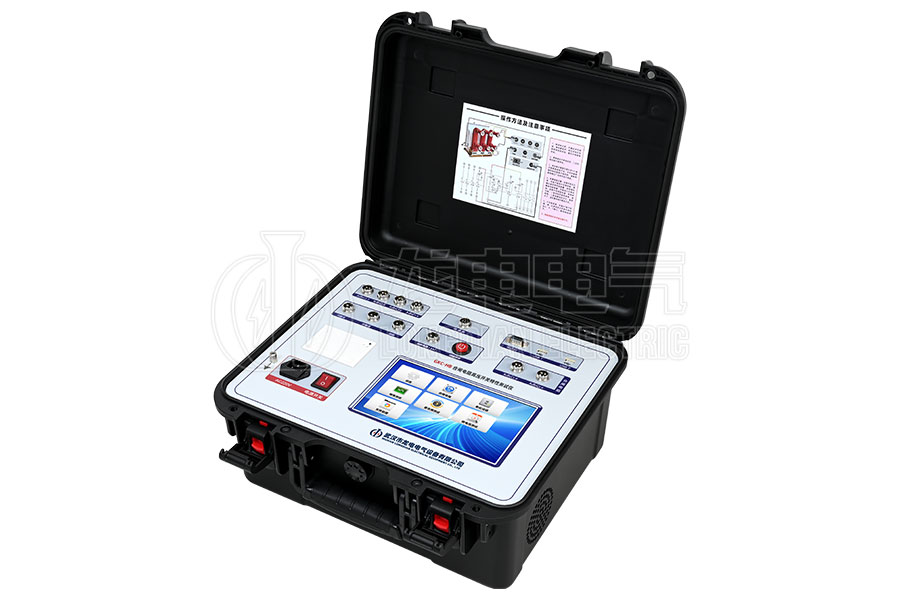

GKC-HB高壓開關機械特性測試儀
GKC-HB高壓開關機械特性測試儀
GKC-HB高壓開關機械特性測試儀

GKC-HB高壓開關機械特性測試儀

工控機 / 帶儲能 / 直流輸出 / 合閘電阻

兼容各類傳感器,安裝方便簡捷

適用于國內外生產的所有型號開關

內部抗干擾電路可滿足500KV變電站內可靠使用

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。

為了滿足廣大用戶對各類高壓開關動特性測試的需求,龍電電氣精心研發了全新的高壓開關動特性測試儀。GKC-HB高壓開關機械特性測試儀能夠精準測量各種電壓等級的少油、多油、真空、六氟化硫、特種等高壓斷路器的機械動特性參數,具有操作簡便、數據準確、抗干擾性強、體積小巧、外觀精美等優點。除了滿足市場上一般的高壓開關的機械特性測試外,還滿足合閘電阻的測試,測量和評估斷路器在合閘過程中投入的電阻,使得測試儀能夠對高壓開關進行有效的機械特性測試。

產品別稱:高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀

技術參數

時間測量12路 固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期之差(1-99ms)
合閘(分閘)彈跳時間(彈跳次數)
不同期測試范圍:1ms~99ms,分辨率:0.01ms
內觸發測試范圍:1ms~999ms,分辨率:0.01ms
1000ms~9999ms,分辨率:0.1ms
10000ms~200000ms,分辨率:1ms
外觸發測試范圍:0.01ms~200s
在1000ms以內準確率:0.05%±0.1ms
合閘電阻測量3/6路固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘電阻投入時間、電阻值
測量范圍30~10KΩ,分辨率0.1Ω,準確度:≤1%±2個字
速度測量剛分(剛合)速度,指定時間段(行程段或角度段)平均速度
測速范圍0.1mm傳感器 0.01~20.00m/s
345°角度傳感器 0.01~20.00m/s
加速度傳感器 0.01~15.00m/s
激光傳感器0.01~15.00m/s(選配)
行程測量動觸頭行程(行程)(3路行程測量選配)
接觸行程(開距)
超行程
過沖行程或反彈行程
測量范圍直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm
旋轉傳感器:345°,測量范圍:0-1000mm,分辨率:0.08°
此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳
加速度傳感器測量范圍:0-300mm,分辨率:0.1mm
線圈電流最大電流20A,分辨率:0.01A
線圈電阻測量范圍0~2000Ω,分辨率:0.01Ω
儀器電源AC220V ± 10%,50Hz ± 10%
直流電源輸出DC6~270V連續可調,DC24V≤15A(短時),DC220V≤ 20A(短時)
外觸發觸發電壓AC/DC10-300V,電流≤120A
隔離開關或儲能到位
斷路器測量范圍
電壓輸出:DC20~270V(可調)
電源輸出時間:0.01-20秒(可設置)
斷口信號最大采集時間為200秒
可測斷口合、分閘時間、三相不同期、彈跳時間及次數
主機體積400×263×175mm
使用環境-20℃~+50℃
相對濕度≤90%
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

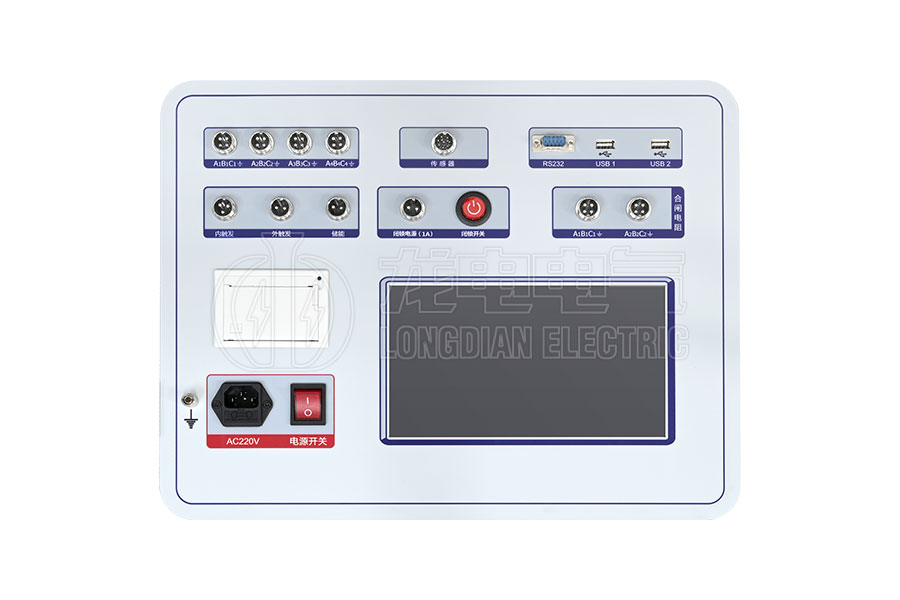

⑴、GKC-HB高壓開關機械特性測試儀為嵌入式工控機,主板基于CortexTM-A8,主頻1GHZ,閃存1GB,開機速度快僅需16秒。9寸彩色大屏,windows操作系統,人性化操作界面直觀,觸摸屏,支持中英文輸入,便于現場操作人員使用。

⑵、高速熱敏打印機,方便現場打印測試數據。

⑶、GKC-HB高壓開關機械特性測試儀機內集成式操作電源,無須現場二次電源,使用方便快捷??商峁〥C6~270V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器(選配)以及支架、專用固定多功能接頭,安裝極為方便,簡捷。

⑸、GKC-HB高壓開關機械特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次,得到所有數據及圖形,測試數據和圖形同屏顯示,速度可進行再計算,無需再測試。

⑺、主機可存儲30000組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。

⑻、配備2個USB接口,可接鼠標操作儀器,可直接把數據保存到U盤,上傳到計算機進行分析、保存。RS232接口聯機操作(選配)、WIFI操作選配。

⑼、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、3/6路合閘電阻、1路速度(3路速度選配)。

⑽、內含包絡線,通過一臺開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。

⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

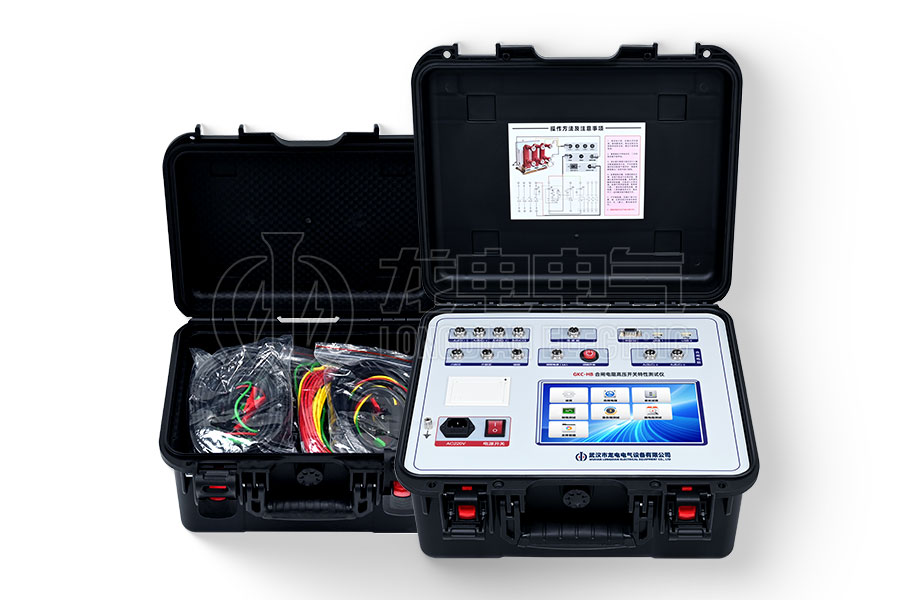

產品圖集

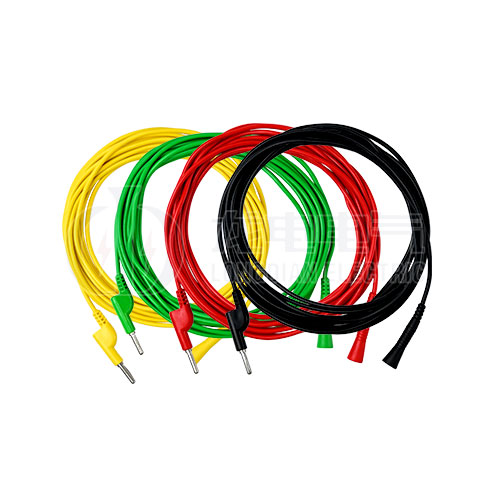

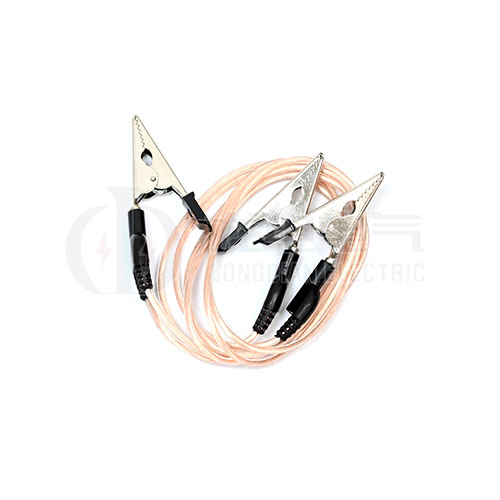

斷口線
斷口線
斷口延長線
斷口延長線

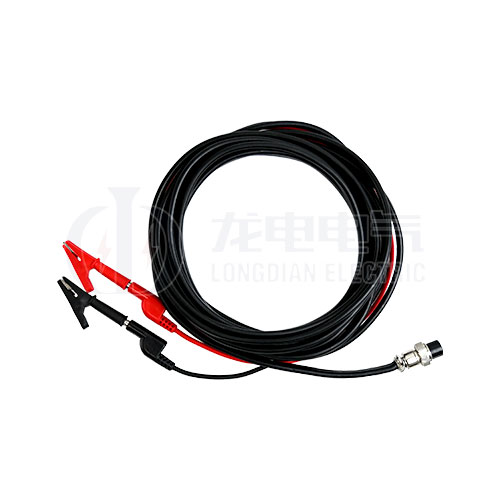

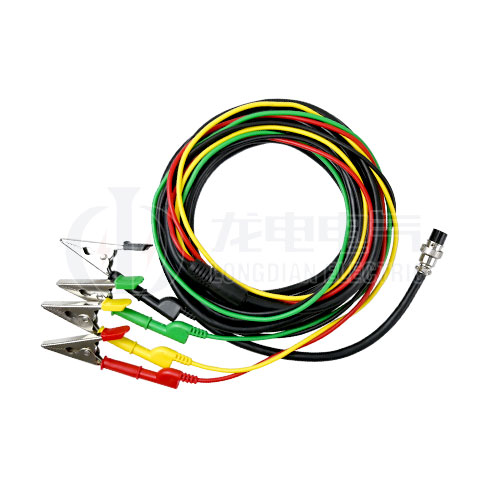

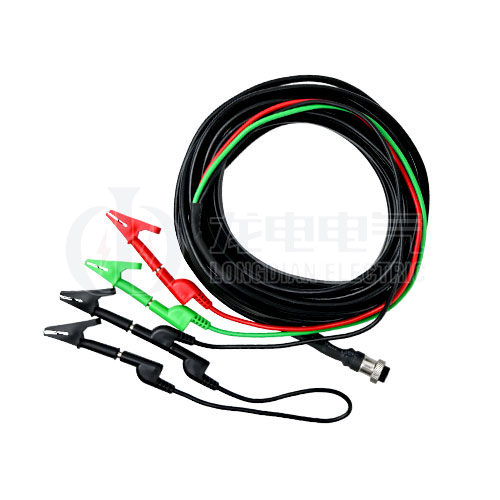

合分閘控制線
合分閘控制線
儲能閉鎖電源測試線
儲能閉鎖電源測試線
航插轉接線
航插轉接線

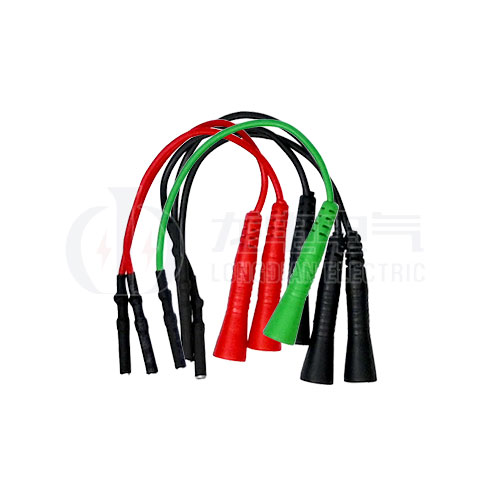

短接線
短接線

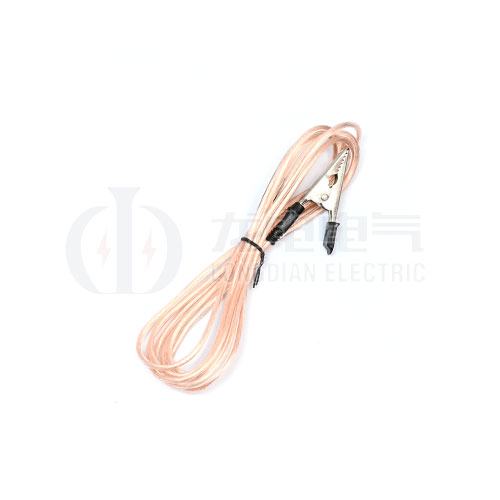

接地線
接地線

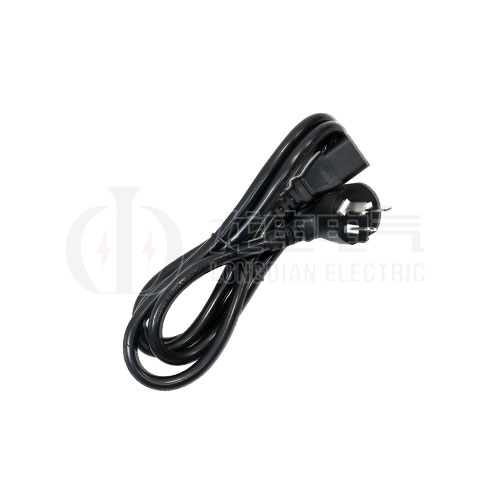

電源線
電源線

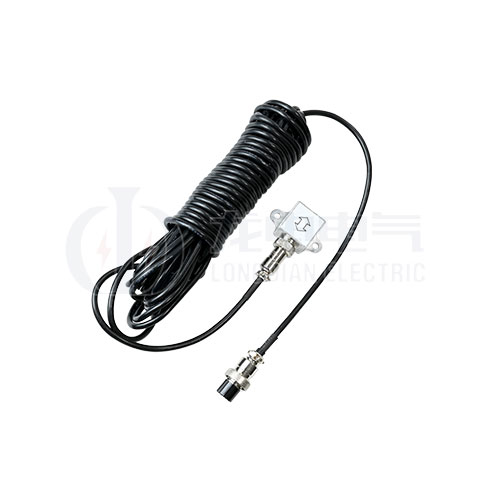

萬能傳感器
萬能傳感器
旋轉傳感器
旋轉傳感器

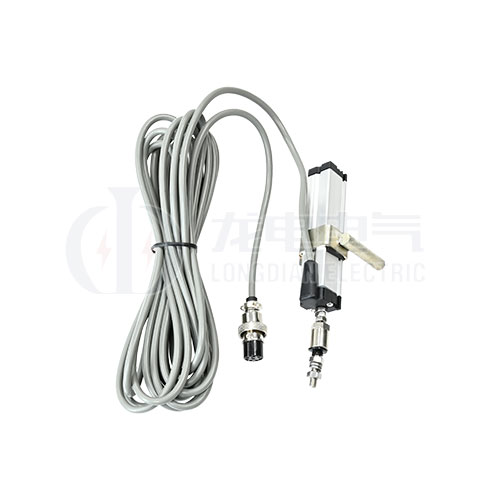

直線傳感器
直線傳感器

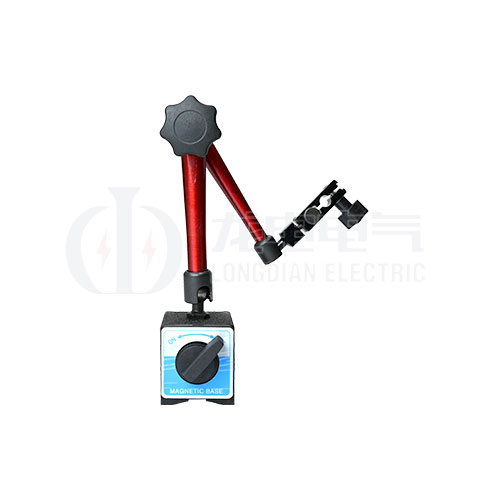

萬向支架
萬向支架

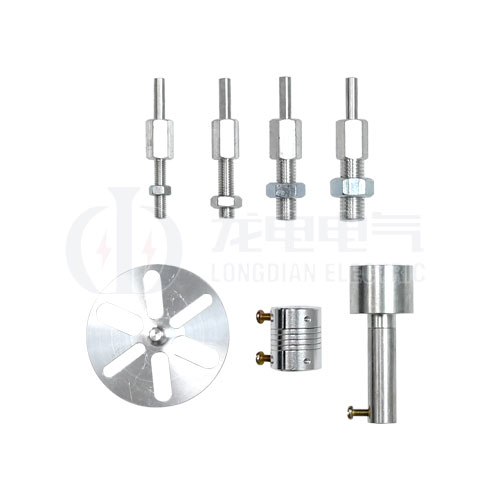

測速傳感器轉接頭
測速傳感器轉接頭

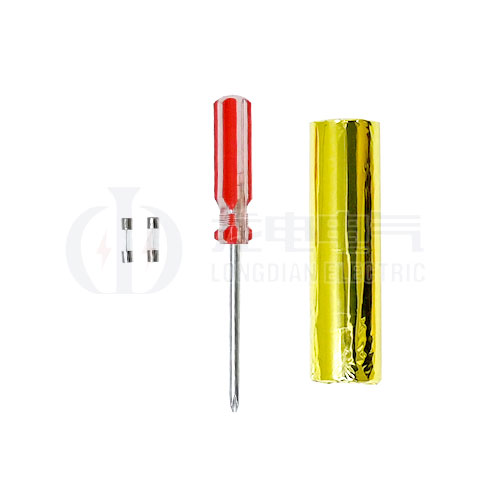

保險打印紙螺刀絲
保險打印紙螺刀絲
