升壓、降壓、測量、保護等測試過程全自動化。
多重保護,動作時間≤10ms,儀器安全可靠。
0.1Hz、0.05Hz 、0.02Hz 及 0.01Hz 多頻率選擇
超低頻絕緣耐壓試驗,作為一種有效的工頻耐壓試驗替代方案,在電力行業中得到了廣泛應用。針對大中型發電機、電動機、電力電纜等試品,由于其絕緣層具有較大的電容量,傳統的工頻耐壓試驗需要配備大容量試驗變壓器或諧振變壓器,這些設備不僅體積龐大、造價高昂,而且使用不便。為了克服這一難題,國際上普遍采用了降低試驗頻率的方法,從而有效降低了試驗電源容量。多年的理論和實踐證明,0.1Hz超低頻耐壓試驗與工頻耐壓試驗具有等效性,同時設備體積和重量大幅減小,理論上容量僅為工頻的五百分之一,且操作簡單便捷。這正是發達國家普遍采用這一方法的主要原因。
針對我國電力系統的實際情況,國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法》行業標準,并于2004年頒布了電力行業標準《超低頻高壓發生器通用技術條件DL/T 849.4-2004》,以推廣這一最新的試驗方法。盡管直流耐壓試驗設備具有體積小、重量輕和造價低等優點,但其對被試品絕緣的破壞性也相對較大。因此,國家最新頒布的電氣設備預防性試驗相關規程已明確規定不再使用直流高壓對電氣設備進行耐壓試驗,而是推薦使用交流耐壓試驗。

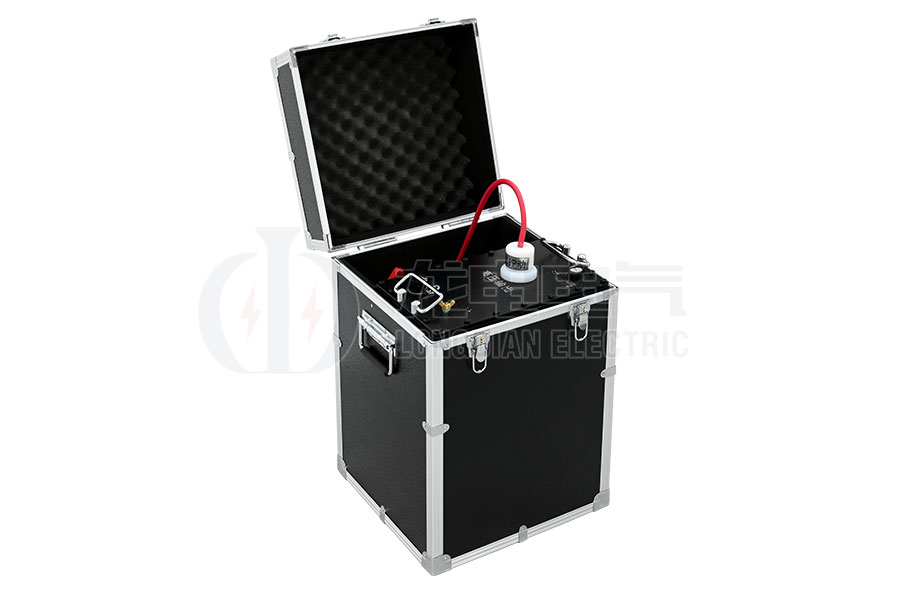

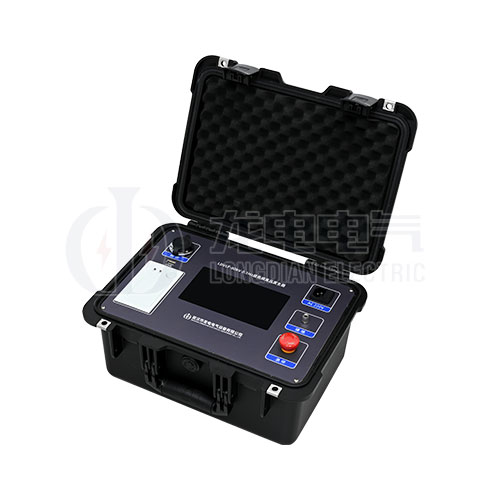

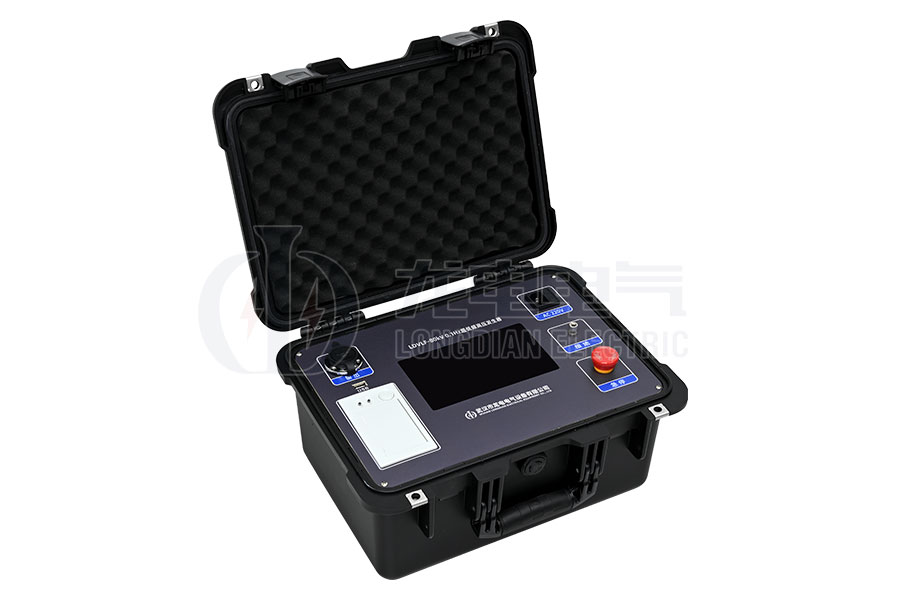

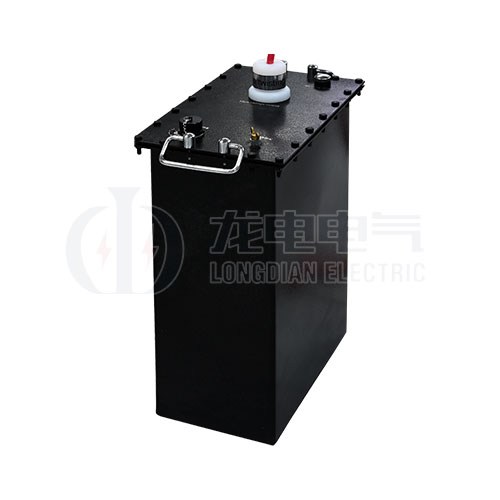

武漢龍電電氣研制的新一代LD-0.1HZ超低頻高壓發生器,采用了最新的電力電子元器件和ARM7單片機技術,進一步減小了設備的體積和重量,實現了傻瓜式操作,性能更加穩定。相比第一代機械式升壓器,新一代產品克服了使用壽命短、故障率高、體積大的缺點。經過多年的實踐應用和大量用戶的反饋,本系列超低頻高壓技術在全國處于領先地位,具有極高的性價比!
各種耐壓試驗設備的性能比較 | ||||
比較內容 | 工頻耐壓 | 變頻耐壓 | 0.1Hz耐壓 | 直流耐壓 |
等效性 | 好 | 好 | 好 | 差 |
絕緣破壞性 | 小 | 小 | 小 | 大 |
操作安全性 | 較低 | 較低 | 高 | 較低 |
試驗接線 | 復雜 | 最復雜 | 最簡單 | 復雜 |
設備體積 | 最大 | 較大 | 小 | 最小 |
產品別稱:超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
輸出頻率 | 0.1Hz、0.05Hz、0.02Hz、0.01Hz |
帶載能力 | 0.1Hz最大 0.5μF 0.05Hz 最大 1.1μF 0.02Hz 最大 2.2μF 0.01Hz 最大 5.5μF |
測量精度 | 3% |
電壓正,負峰值誤差 | ≤3% |
電壓波形失真度 | ≤5% |
使用條件 | 戶內、戶外 |
溫度 | -10℃~+40℃ |
濕度 | ≤85%RH |
電源 | 電壓 220V±5%,50±5Hz |
注意:若使用便攜式發電機供電,要求發電機輸出電壓、頻率穩定(一般要 求功率大于 3kW,頻率 50Hz,電壓 220V±5% |
被試品電容量不得超過儀器額定電容量最大值,數值大小見下表
型號 | 額定電壓 | 帶載能力 | 電源保險管 | 重量 |
30/1.1 | 30kV (峰值) | 0.1Hz,≤0.5μF | 10A | 控制器:4㎏ 升壓器:20㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF | ||||
40/1.1 | 40kV (峰值) | 0.1Hz,≤0.5μF | 10A | 控制器:4㎏ 升壓器:20㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF | ||||
50/1.1 | 50kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:40㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF | ||||
60/1.1 | 60kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:50㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF | ||||
80/1.1 | 80kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:50㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF | ||||
90/1.1 | 90kV (峰值) | 0.1Hz,≤0.5μF | 15A | 控制器:4㎏ 升壓器:55㎏ |
0.02Hz,≤2.2μF | ||||
0.05Hz,≤1.1μF | ||||
0.01Hz,≤5.5μF |
◆ 技術先進:采用數字變頻技術,微電腦控制,升壓、降壓、測量、保護等測試過程全自動化。
◆ 操作方便:接線簡單,傻瓜式操作。
◆ 保護全面:多重保護(過壓保護、高低壓側過流保護),動作迅速(動作時間≤10ms),儀器安全可靠。
◆ 安全可靠:控制器和高壓發生器低壓連接,光電控制,使用安全可靠。
◆ 采用了高低壓閉環負反饋控制電路,輸出無容升效應。
◆ 配置齊全:電容觸摸屏,液晶漢字顯示,自動存儲,自動打印。
◆ 測試范圍大:0.1Hz、0.05Hz 、0.02Hz 及0.01Hz多頻率選擇,測試范圍大。
◆ 體積小、重量輕:十分利于戶外作業。
◆ 中英文切換功能
