全觸摸彩色液晶顯示屏
燒穿功能
電橋功能

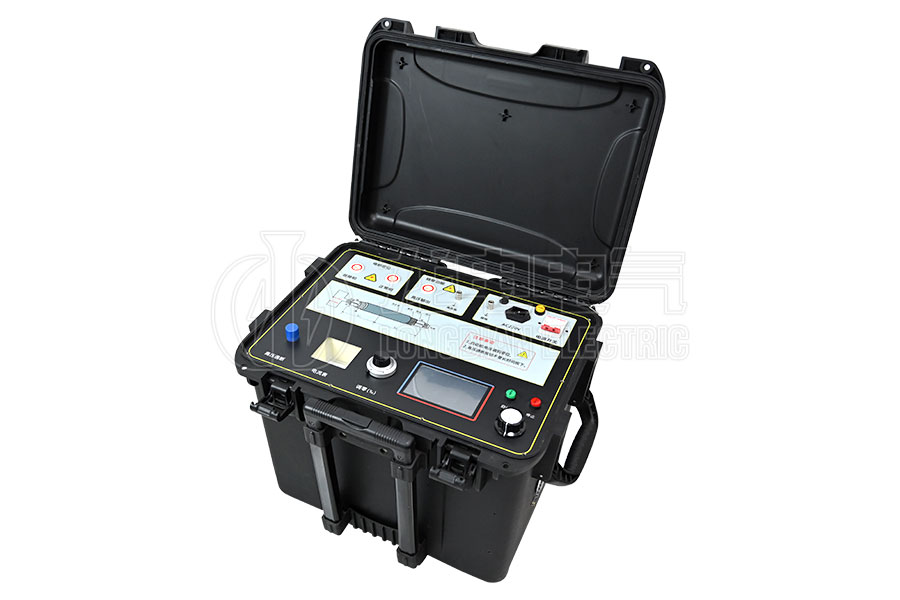

數控電纜故障燒穿及智能電橋裝置集故障燒穿和故障定位一體,燒穿功能輸出最高電壓30kV,最大電流100mA,可以快速將高壓電纜故障燒成低阻。智能電橋最大電流10mA,適合于高壓,大截面,大長度電纜的絕緣故障預定位。大電流可大幅度提高故障距離測量精度。
①、采用全觸摸大屏幕彩色液晶顯示屏:
內置高精度的數字檢測和控制技術,實時采集、顯示高壓值和電流值;實現了最高電壓、最大電流、極限功率三重限定功能。
②、燒穿功能:
顯示當前實時電流、電壓、電阻測試值;
③、電橋功能:
具備測試電纜故障點功能,輸入電纜長度,輸入手動調節碼盤的調節值,自動計算出故障距離。
基本參數 | |
供電電源 | 220V AC±10%,50Hz |
額定功率 | 3000W |
測試范圍 | 10-60km |
外型尺寸 | 450mm×315mm×460mm |
重 量 | 25Kg |
燒穿功能參數 | |
輸出電壓 | 0-30kV 連續可調 |
短路電流 | ≤100mA |
電阻顯示范圍(測量時可超出此范圍) | 0-65MΩ |
電橋功能參數 | |
輸出電壓 | 0-5kV |
短路電流 | ≤10mA |
定位精度 | ±(0.5%?L+1)m (0.2Ω以上) |
①、設備使用開關電源,最大輸出電壓30kV,最大電流100mA。
②、可連續調壓,電流穩定性好。電橋模式下能長期工作于負載短路狀態。
③、觸摸大屏幕彩色液晶顯示屏及操作面板上操作鈕處于低電位,安全可靠。
④、遇到故障電纜的擊穿電壓很高時,可使用設備的燒穿功能,將高阻或閃絡故障降為低阻故障,再使用智能電橋功能會使故障定位精度大幅度提高。
