龍電電氣
LD280E帶電電纜識別儀
LD280E帶電電纜識別儀
LD280E帶電電纜識別儀

LD280E帶電電纜識別儀

具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能

感應鉗,大徑口,各種電纜隨便夾

卡鉗耦合的方式實現帶電識別一機多用

靈敏度高,信號識別精準

注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

產品介紹

LD280E帶電電纜識別儀,又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀,是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。

LD280E帶電電纜識別儀同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。

技術參數

發射機規格
功能發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示
電源11.1V大容量可充鋰電池,充滿電連續工作約8小時
輸出方式帶電識別時卡鉗耦合;停電識別時直連輸出
發射頻率帶電識別時:625Hz、1562Hz、2500Hz、10000Hz
停電識別時:1562Hz、2500Hz
按上下箭頭鍵調節發射頻率
測試線長3米,帶鱷魚夾,紅黑各1條
發射鉗尺寸長寬厚250mm×140mm×35mm
發射鉗內徑φ105mm
發射鉗線長3m
接收機規格
功    能帶電電纜識別、停電電纜識別;交流電壓、電流、頻率測量
電    源7.4V大容量可充鋰電池,USB充電接口,充滿電連續工作約6小時
額定電流約300mA max
顯示模式3.5寸真彩液晶屏顯示,彩色圖標指示
信號標定有,標定發射信號。接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一
標定好后不能改變測試頻率和放大倍數;測試不同的電纜需要重新標定
方向識別有,發射鉗、接收鉗與加載信號必須方向一致,為識別成功的條件之一
柔性電流鉗長約620mm,線徑約8 mm
線圈內徑φ200mm(可以根據需要定制更大口徑)
引線長度柔性電流鉗引線長度:約3m
檢測范圍停電識別:可檢測阻抗為0Ω~10kΩ的線路;若線路阻抗回大于8kΩ時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-10公里,主要由接地電阻與線纜阻抗決定)
帶電識別:可檢測阻抗為0Ω~200Ω的線路;若阻抗為200Ω時,需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里,主要由接地電阻與線纜阻抗決定)
量程交流電壓: 0.00V~600V(50Hz/60Hz)
交流電流: 0.00A~5000A(50Hz/60Hz)
電流頻率: 45Hz~70Hz
精度交流電壓:±2%±3dgt
交流電流:±2%±3dgt
電流頻率:±2Hz
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
  2.了解更多龍電產品信息請進入產品中心。服務熱線:400-6727-238

產品特征

發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,自動阻抗匹配,全自動保護。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。

發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ105mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。

帶電識別時:LD280E帶電電纜識別儀采用卡鉗耦合輸出脈寬頻率信號,發射四種頻率:625Hz、1562Hz、2500Hz、10000Hz,通過發射鉗耦合到目標電纜上(目標電纜為三芯帶鎧電纜),給電纜線芯注入復合脈寬頻率信號信號,該脈寬頻率信號在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈寬頻率信號有方向性,所以檢測也具有方向性。

停電識別時:LD280E帶電電纜識別儀采用直連輸出脈寬頻率信號,發射兩種頻率:1562Hz、2500Hz,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。

接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,同時具有信號強度標定功能,顯示信號強度和檢測結果,精美直觀;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V~600V(50Hz/60Hz),可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz),可測電流頻率45Hz~70Hz。

柔性電流鉗:為洛氏線圈,具有極佳的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,安全快速。

特別提示:本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能,停電電纜識別時:嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時,發射鉗、接收鉗不能混用,同時要保證輸入信號方向的一致。

產品圖集

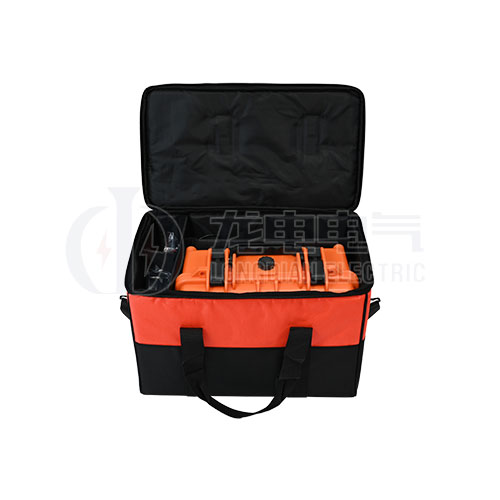

儀器箱包
儀器箱包

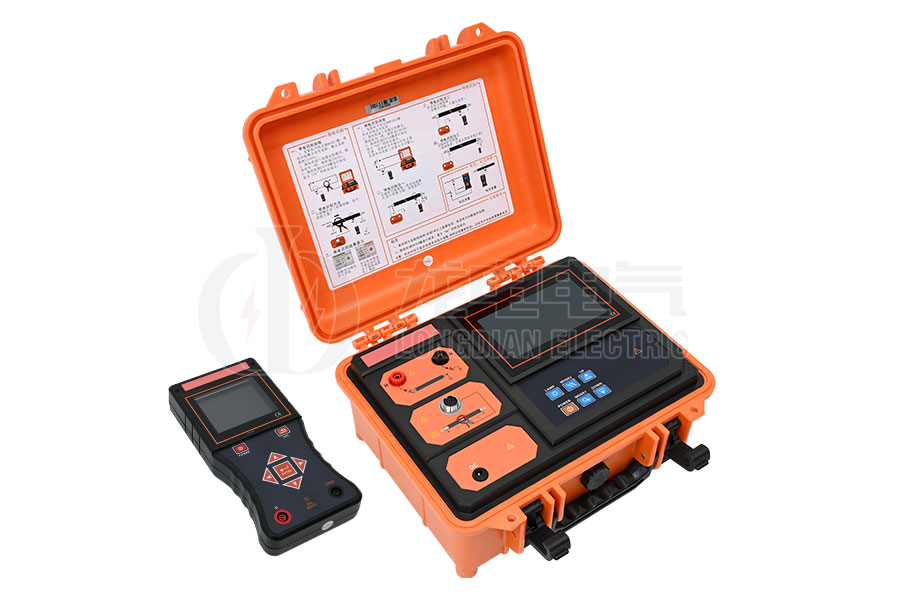

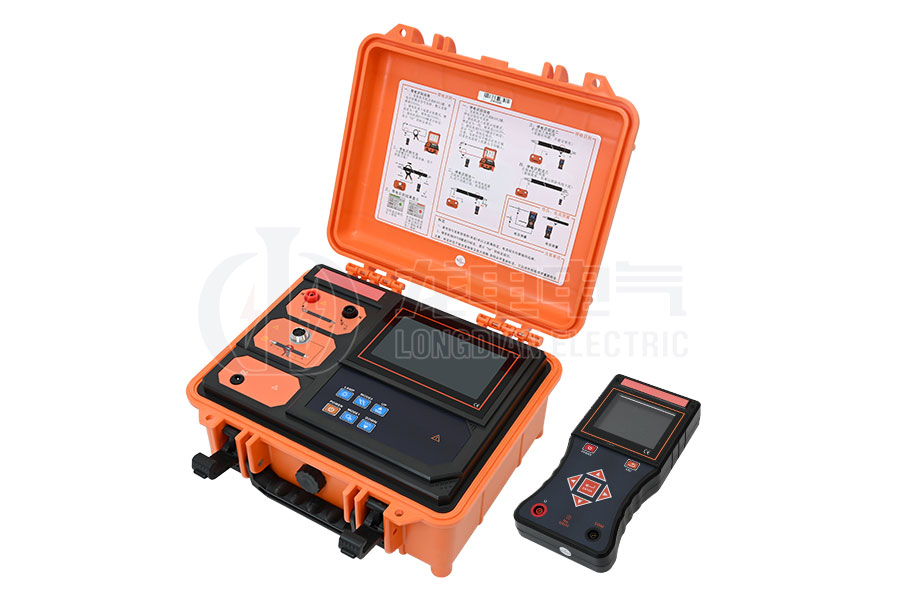

發射機
發射機

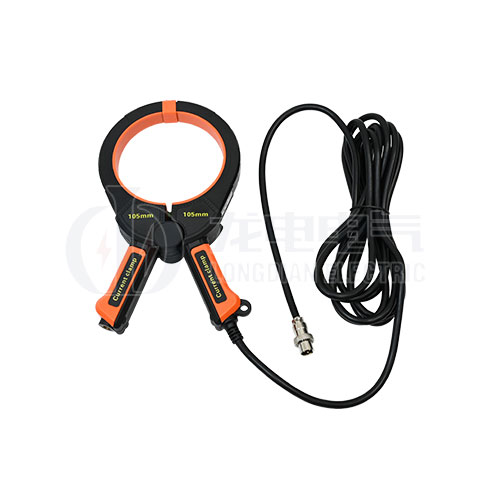

發射電流鉗
發射電流鉗

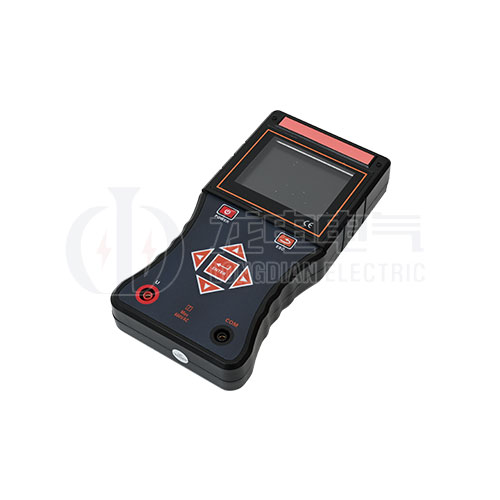

接收機
接收機

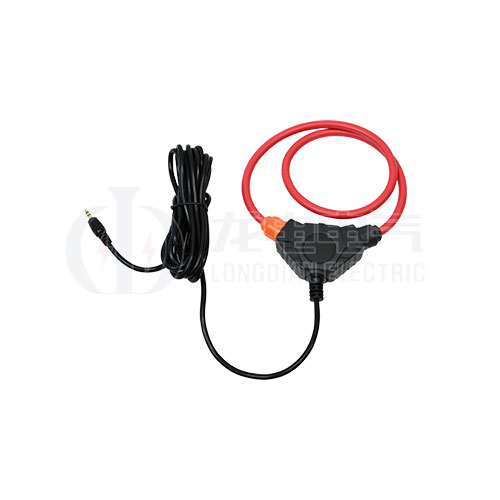

接收柔性電流鉗
接收柔性電流鉗

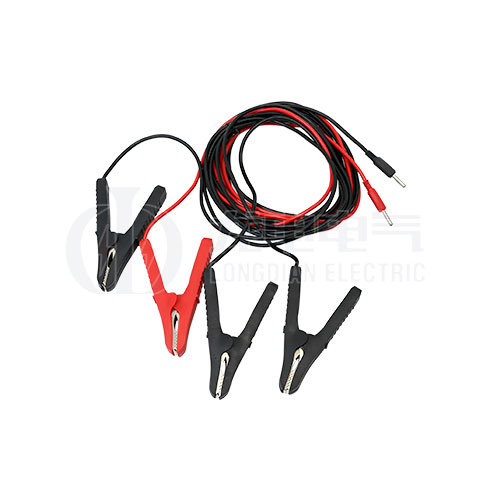

鱷魚夾測試線
鱷魚夾測試線

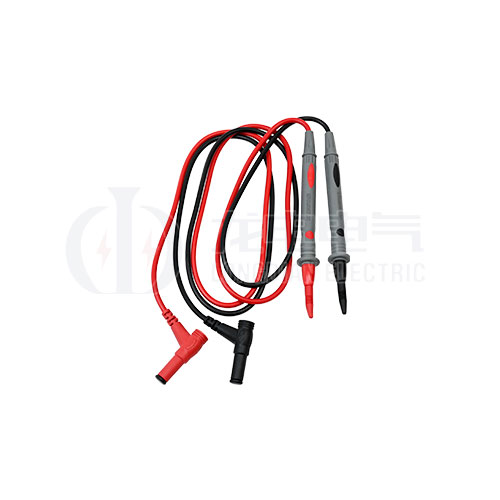

表筆測試線
表筆測試線

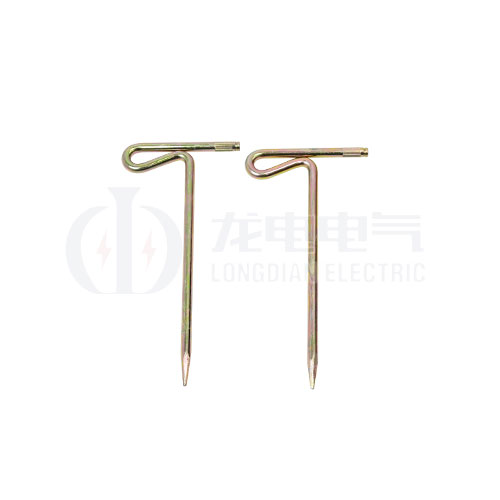

接地針
接地針

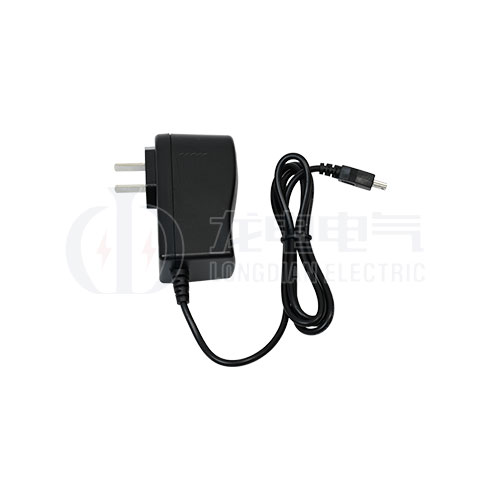

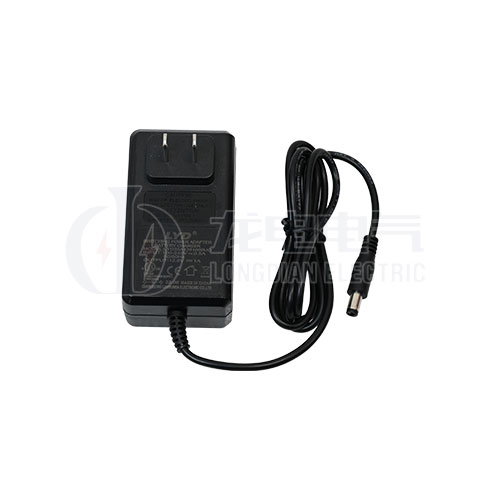

充電器
充電器
充電器
充電器

售后保障

2h 電話回復
2h電話回復
8h 提供解決方案
8h提供解決方案
48h 技術人員到達
48h技術人員到達
