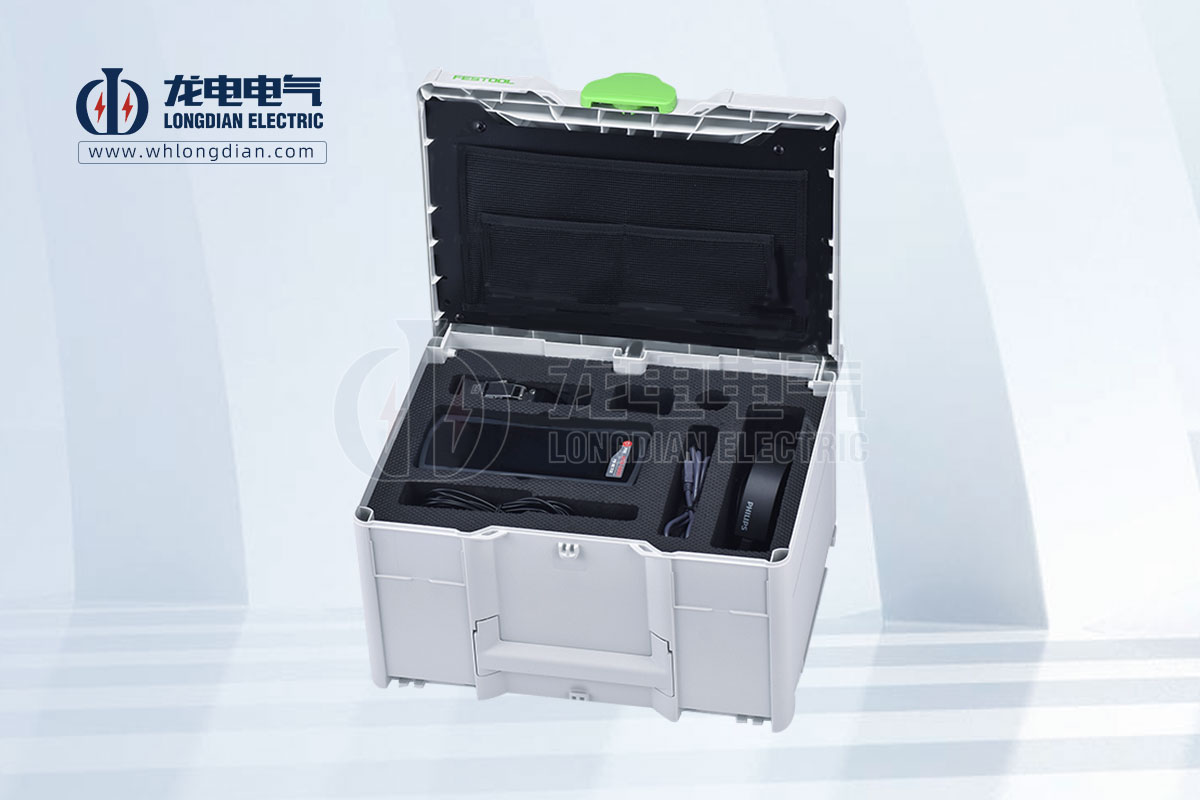

局部放電測試儀是一種用于檢測高壓電力設備絕緣中局部放電現象的儀器。局部放電是絕緣材料中局部缺陷(如氣隙、空腔等)在電場作用下產生的電擊穿現象。局部放電會對絕緣材料造成損害,降低其壽命,甚至導致電力設備故障。
局部放電測試儀通過測量局部放電脈沖的幅值、波形等參數來判斷絕緣材料的狀況。為了獲得準確的測試結果,需要選擇合適的檢測阻抗和時間窗設置。
檢測阻抗是連接在局部放電檢測電路中的電阻。檢測阻抗的選擇應考慮以下因素:
◆ 被測設備的類型和參數
◆ 局部放電脈沖的特性
◆ 測試儀的靈敏度
檢測阻抗應選擇與被測設備的阻抗匹配。對于電纜、電容器等容性設備,應選擇較高的檢測阻抗;對于變壓器、套管等感性設備,應選擇較低的檢測阻抗。
時間窗是局部放電測試儀用于捕捉局部放電脈沖的時間間隔。時間窗的選擇應考慮以下因素:
◆ 局部放電脈沖的持續時間
◆ 測試儀的采樣率
◆ 測試環境的干擾
時間窗應選擇比局部放電脈沖的持續時間稍長。對于脈沖持續時間較短的局部放電,應選擇較短的時間窗;對于脈沖持續時間較長的局部放電,應選擇較長的時間窗。
對于電纜,檢測阻抗通常選擇100Ω~10kΩ,時間窗選擇0.1μs~10μs。
對于電容器,檢測阻抗通常選擇1kΩ~100kΩ,時間窗選擇0.1μs~10μs。
對于變壓器,檢測阻抗通常選擇10Ω~100Ω,時間窗選擇1μs~100μs。
對于套管,檢測阻抗通常選擇10Ω~100Ω,時間窗選擇1μs~100μs。
