采用先進的抗干擾組件和獨特的門顯示電路
具有四種高頻橢圓掃描
靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便

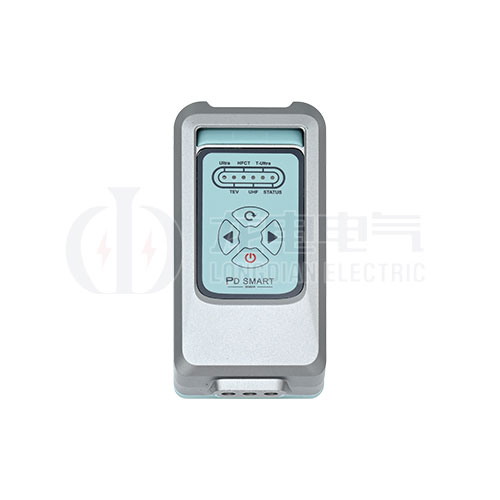

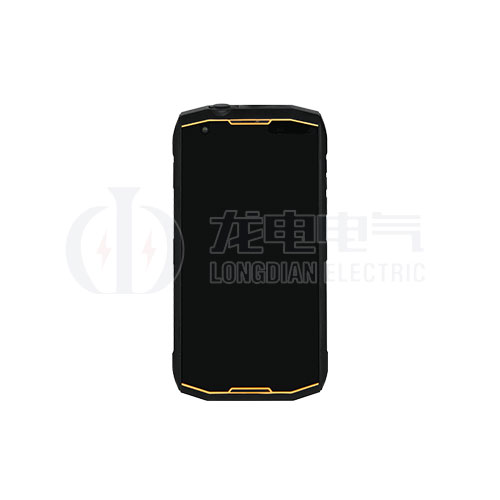

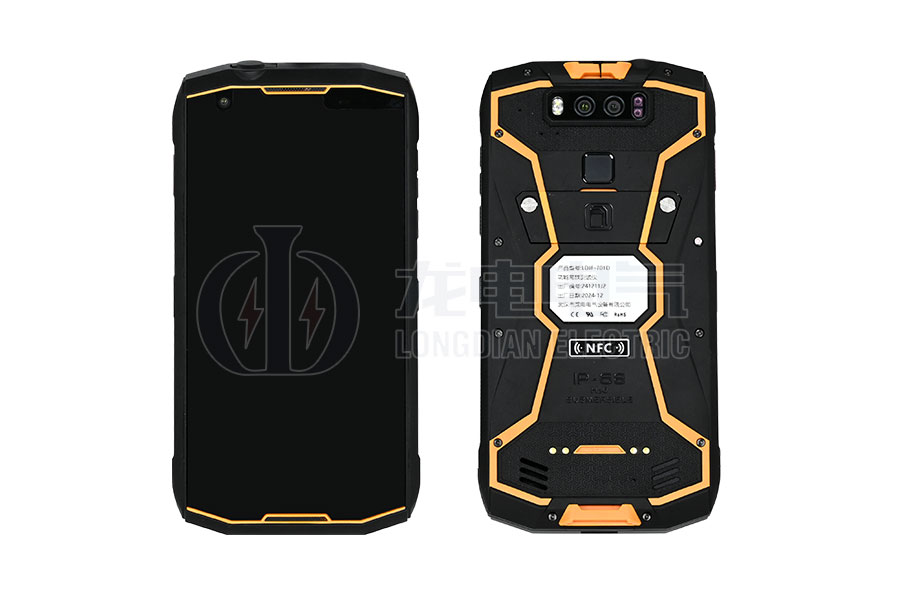

LDJF-701手持式局部放電檢測儀可廣泛應用于電力系統的局放檢測,包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測,通過以下幾項指標來衡量電氣設備的放電程度:
局部放電強度檢測:通過測量 1 個工頻周期內的放電信號,根據放電脈沖序列中最大值(dB)來表征局部放電的強度。
局部放電頻度檢測:通過測量 1 個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
產品別稱:局部放電檢測儀、局部放電測量儀、局部放電測試儀、局部放電、局放、局部放電檢查。
地電波參數 | |
測量范圍 | 0-60 dBmV |
分辨率 | 1dB |
精度 | ±1dB |
每周期最大脈沖 | 1400 |
測量頻帶 | 3~100MHz |

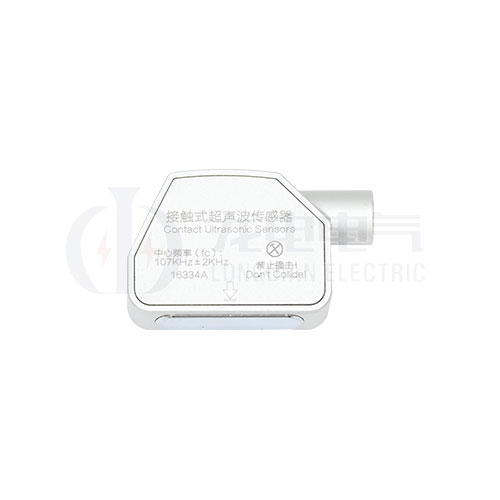

接觸式超聲波參數 | |
測量范圍 | -6dBμV 至 68dBμV |
分辨率 | 1dB |
精度 | ±1dB |
頻率范圍 | 20~200 kHz |

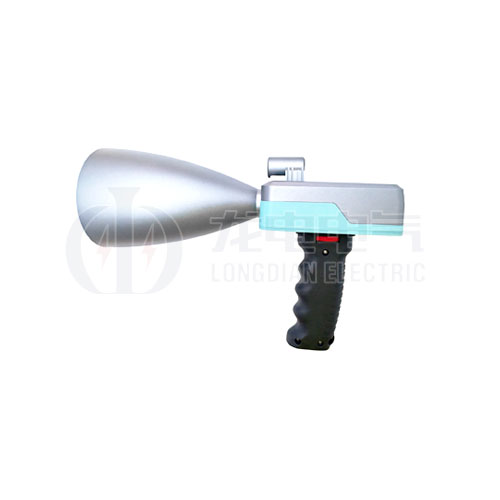

非接觸式超聲波參數 | |
測量范圍 | -6dBμV~68dBμV |
分辨率 | 1dB |
精度 | ±1dB |
傳感器中心頻率 | 40 kHz |
特高頻參數 | |
檢測頻段 | 300~3000MHz |
測量范圍 | 0-60 dBmV |

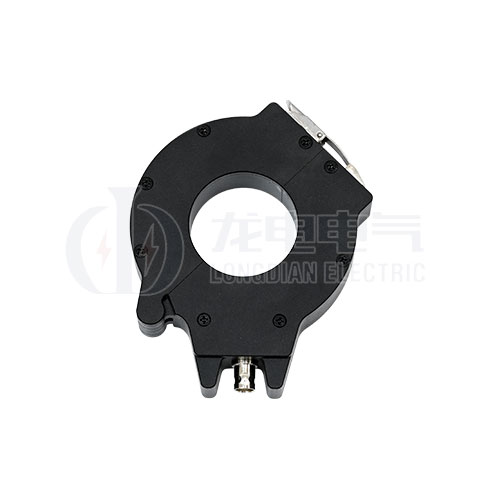

高頻互感器參數 | |
傳感器傳輸阻抗 | 9.9mV/mA |
檢測頻率 | 3~30MHz |
靈敏度 | 1mV |
檢測范圍 | 0~10000 mV |
◆ 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;
◆ 提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
◆ 人性化的人機界面方便不同設備的數據管理;
◆ 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,可外接變壓器、GIS、架空線路、電纜等專用傳感器;
◆ 采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
◆ 測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理;
